Как определить вес якоря и размеры якорного каната.

Нет смысла возить на легкой лодчонке тяжеленный адмиралтейский якорь, но будет еще хуже, если вы выйдете в открытое море на каютном катере с трехкилограммовой «кошкой».

Ясно, что в первом случае будет напрасно занято полезное место, во втором — возможны самые печальные последствия.

Давайте лучше прикинем, какой же якорь действительно нужен судну, пользуясь приближенными формулами.

W =(8÷10)(корень 3 степени из D 2 ) кгс,

D — водоизмещение судна, тс.

Калибр якорной цепи (диаметр стержня звена)

d =4,7(корень 3 степени из D ) мм.

Рекомендуемые практикой размеры адмиралтейских якорей и канатов к ним приведены в табл. 1 и 2.

В случае применения якорей повышенной держащей силы их вес может быть уменьшен до 75% указанного.

Таблица 1. Якоря и канаты для катеров и мотолодок

Диаметр каната из менее прочного, чем капроновый, сизальского троса должен быть увеличен примерно вдвое, из пенькового — втрое. Сравнительные данные растительных и капроновых тросов приведены в табл. 3.

Не забудьте, что разрывная нагрузка якорного каната Должна быть в 40—50 раз больше веса якоря, указанного в табл. 1 и табл.2.

Сколько нужно якорей?

Этот вопрос встает обычно перед капитанами сравнительно крупных катеров и яхт, предназначенных для дальних плаваний,

Считается необходимым иметь на борту второй становой (он может быть на 20—30% легче основного) и небольшой (5 кгс) шлюпочный якорь или кошку. Желательно, чтобы каждый якорь был снабжен своим канатом.

Какой якорь лучше?

Однозначно на этот вопрос не ответить.

Адмиралтейский (рис. 20) по держащей силе раза в 3-4 уступает якорям, цепляющимся за дно не одной, а одновременно двумя лапами (например, якорю Холла), зато надежность стоянки меньше, зависит от характера грунта.

Якорь Холла при натяжении каната нередко выворачивается из-за неоднородности грунта под обеими лапами, поэтому рискованно принимать его легче адмиралтейского.

Приобретая адмиралтейский якорь, убедитесь, что он правильно изготовлен: веретено и шток должны быть, по крайней мере, в 2,5 раза длиннее каждого рога. Как правило, якоря этого типа с более длинным веретеном обладают и лучшей держащей силой.

Обычная четырехлапая кошка с успехом используется на речных лодках и катерах; для повышения ее надежности рекомендуется закрепить дополнительный груз на веретене.

Для крупных катеров и яхт рекомендуется якорь Матросова (рис. 21). Это — якорь с повышенной держащей силой. Якоря Матросова выпускаются (лит сварными) весом начиная с 5 кгс, что делает возможными их выбор практически для всех судов внутреннего плаЯ вания.

Однако заметим, что для безопасности стоянки лучше все-таки иметь тяжелый адмиралтейский якорь, а не более легкий якорь повышенной держащей силы.

Шайба вместо чеки.

На стандартном адмиралтейском якоре шток фиксируется в рабочем положении разводной чекой. Это неудобно.

Вместо чеки можно применить стопорную шайбу с пазом (рис. 22). На шток наваривается шип 1, который проходит через соответствующий ему прямоугольный паз на шайбе 2, свободно надетой на проходящую через веретено часть штока.

Достаточно повернуть шайбу, сдвинув ее вплотную к веретену, — и шток будет зафиксирован. А чтобы шток не проворачивался, на нем делается второй такой же шип 3, входящий в соответствующий паз отверстия в веретене.

Самодельный сварной якорь Курбатова.

Сварной якорь (рис. 23) можно изготовить из проволоки диаметром 8 мм, отрезка 12-миллиметрового прутка и листовой стали толщиной 3 мм.

Он напоминает известные якоря Данфорта и Матросова, но отличается от них тем, что имеет только одну лапу и раздвоенное веретено.

Якорь указанных на чертеже размеров весит около 2,5 кгс и может быть использован на гребных и моторных лодках Миной до 5 м.

Он хорошо держит на большинстве грунтов, но чтобы повысить его надежность на каменистых грунтах, где важен в первую очередь вес, рекомендуется иметь в запасе болванку весом 3—4 кгс, которая может быть надета на якорный конец и опущена вместе с якорем.

Веретено 1 изгибают из проволоки; в верхней его части вваривается планка 6. К штоку 3 (не требует никакой механической обработки) должны быть приварены фиксирующие шайбы 5 и планки 8, которые при падении якоря 1 на дно поворачивают лапу 2 и заставляют ее вонзиться в грунт. Шток для устойчивости якоря на грунте должен иметь длину не менее указанной на чертеже.

Концы веретена у штока соединяются полосой 4, которая одновременно ограничивает угол поворота лапы: планка 8 упирается в нее и удерживает лапу в рабочем положении. К лапе приваривается ребро 7.

В последние годы за рубежом находит применение однолапый якорь «Трайдент» (рис. 24), по конструкции мало отличающийся от якоря Курбатова,

Лапа якоря «Трайдент» шире и имеет форму трезубца, поэтому он хорошо держит на мягком и рыхлом грунте (песок, ил, галька).

На глинистом и каменистом грунте надо добавлять балласт. По всей ширине лапы сделан гребень, который поворачивает ее, когда якорь ползет по дну; благодаря повороту лапа и «вгрызается» в грунт. Одновременно гребень, упираясь в нижнюю полосу якорной обоймы, ограничивает поворот лапы до определенного угла (около 40°).

«Трайдент» весом 2 кгс (ширина лапы 235 мм) пригоден для лодок длиной 3—4 м, а при весе 7 кгс (ширина лапы 375 мм) — для малых катеров и мотолодок длиной до 6 м.

Три конструкции складной кошки.

Четырехлапые якоря-кошки, получившие распространение на речных лодках, неудобны для хранения на судне. Рекомендуем изготовить «складную» кошку одной из показанных на рис. 25 конструкций.

У самой простой (рис. 25, а) кошки нижняя часть веретена 1 имеет не круглое, а квадратное сечение 2. Соответствующей формы отверстие сделано во втулке верхней — подвижной пары лап.

Чтобы все лапы оказались в одной плоскости, нужно поднять подвижную пару лап до круглого сечения веретена, затем, развернув их на 90°, снова опустить на место.

В другой конструкции (рис. 25, б) верхняя подвижная пара лап 4 фиксируется в рабочем положении благодаря вырезу во втулке 5. К веретену приварена шайба 7, в которую упирается пружина 3, удерживающая пару лап 4 в рабочем или сложенном положении.

Третья конструкция складного четырехлапого якоря (рис. 25, в), получившая распространение за рубежом, 1 отличается тем, что все лапы 4 закреплены в нижней; части веретена 1 шарнирно.

Муфта 6, скользящая по, веретену, стопорится в верхнем или нижнем положении и соответственно фиксирует лапы в сложенном вдоль веретена или рабочем состоянии.

Чтобы не потерять якорь.

При плавании по водохранилищам, засоренным корягами и затопленными деревьями, вероятность остаться; без якоря очень велика.

Поэтому отдавать якорь, не привязав к тренду (место соединения рогов с веретеном) буйрепа с буйком (рис. 26), не следует.

Лучше всего иметь буек (он называется томбуй) с буйрепом длиной 10—15 м постоянно в снабжении судна. В крайнем случае вместо буйка можно использовать любой плавучий предмет — деревянную чурку, кусок пенопласта и т. п.

Если якорь застрял и поднять его за якорный канат без риска обрыва невозможно, достаточно потянуть за буйреп, и якорь освободится.

Хорошо закрепить на тренде постоянную скобу или сделать отверстие для буйрепа.

Самодельный якорь повышенной держащей силы

Если тормоза придумали трусы, то кто придумал якорь? Наверно тот, кому лень каждый раз для остановки грести на месте, а если лень — «двигатель прогресса», то и существует множество различных конструкций якорей: кошка, адмиралтейский,плуг, Холла,Матросова, Дэнфорта, и у каждой конструкции есть свои преимущества и недостатки, поэтому когда мне вновь потребовался якорь я решил его изготовить самостоятельно, потому как якоря что имеются в продаже меня мало устраивали. Задача якоря — держать надежно судно, а вот держать они могут по разному. У каждого якоря своя держащая сила, и у якоря конструкция куда имеет большее значение нежели его вес. Если сравнить основной якорь ВМФ (Холла) и якорь повышенной держащей силы ВМФ (Матросова) то держащая сила у последнего будет от 5 до 10 раз выше первого, поэтому что тут говорить даже про «кошки», но якорь Матросова не предназначен для каменистого дна. А что главное для якоря маломерного судна?

1. Якорь должен надежно удерживать судно: как на ветру, так и на течении.

2. Легко сниматься с ЛЮБЫХ зацепов.

3. Быть компактным в походном состоянии, а также занимать мало места при транспортировке.

4. Иметь при прочих равных условиях меньший вес.

Читать еще:  Пол для лодки пвх

5. Быть устойчивым к коррозии.

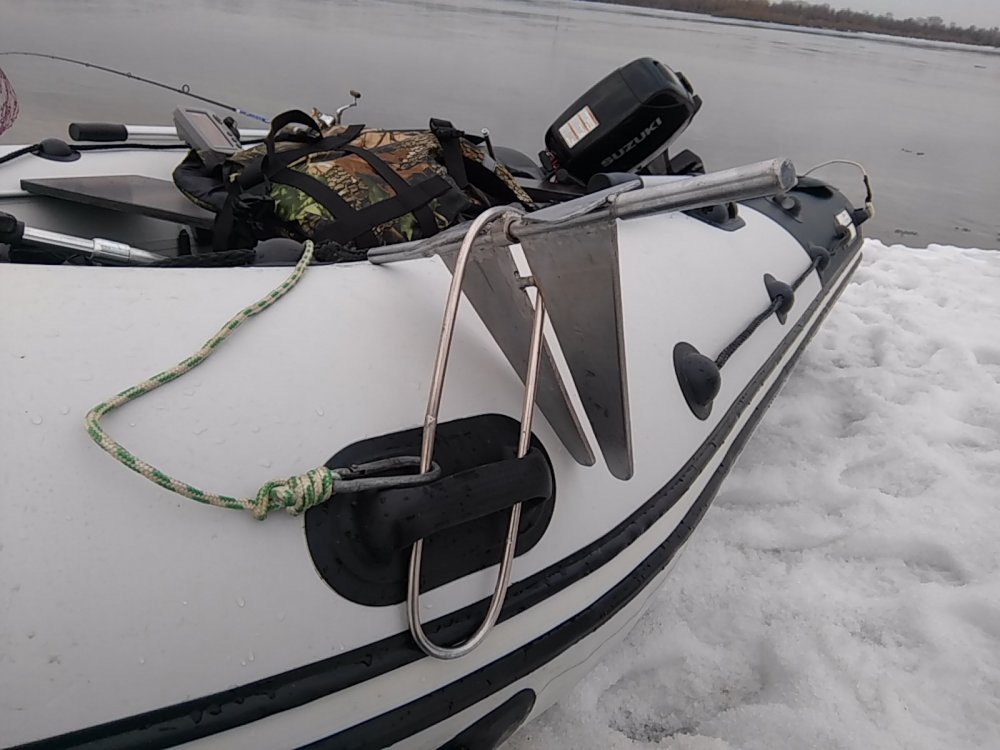

Поэтому был изготовлен якорь на основе Матросова, «незацепляйки» , и Холла. Матросов (два грунтозацепа представляют собой один широкий) обладающий очень надежным креплением в мягких грунтах, Холла — как производная от якоря Матросова, путем добавления разнесенных перпендикулярных дополнительный грунтозацепов, тем самым позволив его использовать на каменистом дне, ну а «незацепляйка» — само название говорит — для того что бы можно было выдернуть с любого зацепа. Перпендикулярные дополнительные грунтозацепы служат для торможения якоря для упирания основных грунтозацепов путем поворота в дно с последующим их зарыванием, также дополнительные грунтозацепы совместно со штоками служащие для правильного расположения якоря на дне и исключающие его переворот служат для фиксации на каменистом дне.

Якорь при зацепе освобождается противоходом. Данный якорь изготовлен из нержавеющей стали и имеет массу 2 кг и при эксплуатации держит ПВХ лодку в размере 360 с опущенным мотором на сильном течении (Бугринский мост, Сузун), там, где иные якоря весом 4 кг тащило.Транспортировка якоря осуществляется за овальное веретено якоря вставленное в ручку на ПВХ лодке.

Карабин скользит по овальному веретену для освобождения из зацепа.

Перемычка между грунтозацепами ограничивает угол хода грунтозацепов.

Якорь: виды, выбор подходящего для лодок/малых судов, нюансы, изготовление самостоятельно

Сделать якорь полностью своими руками владельцев малых плавсредств побуждает не только достаточно высокая цена фабричных якорей. Стандартные якоря выпускаются массой от 5 кг, что для лодки водоизмещением до 500 кг многовато. Особенно, если выходят на ней в закрытую спокойную акваторию (пруд, небольшое озеро, реку). Места в посудине один только якорь занимает немало, и в крохотной лодчонке, такой, напр., как популярная вследствие своих высоких качеств лодка динги или скиф, держать неоправданно большой якорь неудобно. Но и становиться вместо надежного якоря на что попало нельзя.

Джозеф Конрад недаром назвал якоря «честными кусками железа»: пренебрежение надежностью якоря может стоить жизни судоводителю и пассажирам даже у самого берега. Самодельный якорь должен держать судно так же крепко, как патентованный фирменный, и теряться в грунте не чаще него. Надежность сверхлегких якорей из имеющихся в продаже не гарантирована. Фирменным сертификатам не верьте: никакой морской или речной регистр не включит в свой реестр якорь массой менее 5 кг. Запрещено международными правилами безопасности судовождения. А они, как и армейские уставы, написаны человеческими жизнями.

Рыбацкая лодка на якоре. Карикатура

Настоящий клубок проблем представляет якорь для лодки ПВХ. Во-первых, якорь лишь часть якорного устройства, состоящего из нескольких конструктивных узлов. Каждый из них по главному правилу сопромата «Где тонко, там и рвется» должен быть надежен не менее самого якоря. Разместить все это в надувной лодке просто негде. Во-вторых, когда надувные лодки бюджетной ценовой категории начали делать не из авторезины или прорезиненной ткани, а из пластика, оказалось, что и поднятый якорь в такой лодке может быть опасен – число несчастных случаев на воде, вызванных порывом баллона или днища лодки якорем, резко возросло.

Цель настоящей статьи – помочь начинающему судоводителю решить задачи выбора прототипа якоря для своего судна и рассказать, как правильно сделать якорь сообразно типу конструкции судна, его водоизмещению и условиям плавания. Существенная часть материала посвящена выбору и особенностям изготовления якорей для «сверхмалых» судов (до 0,5 т), эксплуатируемых на внутренних водоемах. Дно в них часто топкое, илистое или торфянистое; на таком трудно как обеспечить должную держащую силу якоря, так и не дать ему утонуть в грунте.

Примечание: у всех надувных лодок есть еще одно отличие от нормально водоизмещающих судов – очень малое сопротивление трения о воду. Надувная лодка цепляется за воду слабее, чем глиссер. С одной стороны, это хорошо для тихой воды, поскольку удержать лодку на течении легче. Но на волнении, наоборот, труднее, т.к. лодка-поплавок сильно дергает якорный канат. И встать на якорь надувной лодке тоже труднее: ему нельзя полагаться на то, что судно его потянет, уложит как надо на грунт и поможет за него зацепиться. Тут якорь для надувной лодки должен полагаться только на себя: сам укладываться правильно без рывка со стороны судна и обладать абсолютной цепкостью (см. далее).

Якорь ли кошка?

Людям, выходящим на рыбалку на старой лодке-резинке, все эти соображения могут показаться надуманными: как же, ведь известно, что издавна прижившийся якорь для резиновой лодки это кошка. И сделать ее несложно: три куска арматурин, из которых у двух расплющены концы, немного гнутья, немного сварки, и кошка готова. А цепкость кошки абсолютная, если ее правильно бросить. Недаром же кошки-зацепы используются и в других видах деятельности.

Во-первых, по держащей силе кошка якорь довольно-таки средненький. Правда, для лодки, которая скользит по воде чуть ли не как палый лист, это не так существенно. Существенно другое: на каменистом или топком грунте кошку очень легко потерять. Когда металлолом валятся везде под ногами, а мастер на работе и без бутылки позволял пользоваться в личных целях сваркой и гибочным станком, это не имело значения, но сейчас другие времена.

Во-вторых, и тогда происшествий на воде из-за якорей-кошек хватало. А ныне выяснилось, что кошка опасна на только в лодке ПВХ, но и в сшитой из фанеры без набора корпуса, как те же динги или скифы. Литые складные кошки безопасны, хорошо держат сверхмалое судно на любом грунте, компактны, но стоят нечестно дорого. Хотя для шитой лодки с жестким корпусом прим. 2,5-3,5 м длиной подойдет и самодельная складная кошка с поворотной лапой, см. напр. видео

Видео: самодельный якорь-кошка

Однако в лодке ПВХ и такая кошка оказывается громоздкой и травмоопасной для судна. Поэтому, включая то, что сказано выше, жители прибрежий большой воды, кошку якорем вообще не считают. А моряк никогда не скажет: «отдать кошку» или «встать на кошку», также как не скажет «бросить якорь». Кошка не якорь. Но кошку все-таки возможно превратить в якорь! Именно для надувной лодки малой воды водоизмещением до 300-400 кг. Причем очень компактный, удобный, надежный и безопасный. Как именно – к этому мы вернемся далее.

Основные правила

Вес и трос

Главное, что определяет надежность якоря – его масса, вес. Для гребных и моторных лодок с жестким корпусом длиной до 5 м массу якоря нужно брать не менее 1% от водоизмещения судна в полном грузу, но при водоизмещении до 500 кг – не менее 2,5 кг. Для тех же судов, снабженных постоянным или штатным съемным парусным вооружением, массу якоря увеличивают на 25-50%, на случай стоянки на якоре под рангоутом. Если якорь адмиралтейский (см. далее), его массу увеличивают еще на 20%. Прочность на разрыв якорь-цепи или троса должна быть не менее 50 весов якоря.

Примечание: надежность якоря многократно увеличивает замена части якорного троса, ближайшей к якорю, цепью. Для лодки длиной до 4,5 м и водоизмещением до 500 кг достаточно заменить цепью первые, от якоря, 1,5-2,5 м троса.

Массу якоря для надувных лодок, используемых во внутренних водоемах, целесообразно брать согласно их человековместимости. Формула расчета, если нет парусов и судно не более чем на четверых, проста: кладем на якорь столько кг, сколько людей держит лодка, и добавляем 0,5 кг. С парусами и цепью сложнее; общие данные сведены в таблицу:

Как сделать якорь для надувной лодки из ПВХ своими руками

Приобретение надувной лодки – приятный момент в жизни каждого рыбака и охотника. Однако во время эксплуатации маленького судна возникает ряд проблем, связанных с инвентарем. Чаще всего неурядицей становится якорь. Если он изготовлен из свинца, надувная лодка его может просто не выдержать. Поэтому нужно использовать более легкие материалы. Можно приобрести готовый якорь, а можно использовать самодельный. В этой статье вы узнаете, как сделать якорь для лодки из ПВХ своими руками.

Предназначение

Безопасность людей, находящихся в лодке, необходимо обеспечивать любыми доступными средствами. Этого невозможно достичь без якоря. Особенно такое средство актуально во время зимнего сезона, когда падение в воду может быть не только неприятным, но и опасным.

Якорь выполняет ряд важнейших функций:

  • стабилизирует положение судна;
  • обеспечивает возможность сделать короткую или длительную остановку, что особенно важно во время рыбалки;
  • помогает пришвартоваться, ведь легкие надувные лодки довольно проблематичны в этом плане.
Читать еще:  Технические характеристики казанка 5м2

Функции могут немного разниться в зависимости от типа конструкции.

Разновидности

Самодельные якоря для надувных лодок подразделяются на множество видов.

Вот основные из них:

Данные виды якорей отличаются массой, формой и «приспособленностью» к определенному типу дна. Рассмотрим более подробно каждую разновидность.

Система Курбатова

Он представляет собой хомут из крепкой проволоки и одной лапы с уклоном, равным половине прямого угла. Удлиненный шток способствует глубокому погружению металла в грунт или ил. Изделие очень компактно, подходит для небольших лодок.

Есть ряд ограничений по применению данной конструкции. Масса резиновой лодки вместе с пассажирами не должна превышать 180-200 килограммов. Лодка может быть двухместной. Не рекомендуется применять систему Курбатова на водоемах с сильным течением, неровной каменистой линией берега. Запрещено использовать этот тип якоря при скорости ветра больше 6 м/с.

Тип « кошка»

Одна из самых распространенных разновидностей для небольших судов. Устройство можно дополнительно оснастить добавочным весом, что делает его универсальным и позволяет корректировать массу в зависимости от загруженности судна. Вес конструкции находится в пределах от двух до четырнадцати килограммов – чаще всего рыбаки предпочитают более легкие варианты. «Кошка» также может применяться для траления – поиска снастей, утопленных предметов и других вещей.

Такие якоря наиболее популярны у владельцев надувных лодок. Конструкция очень проста, и ее сделать сможет даже рыбак-новичок. Технику изготовления своими руками мы рассмотрим в следующем разделе.

Система Д э нфорта

Данный якорь обладает повышенной удерживающей силой, что уменьшает область его применения для рыбалки и водной охоты. Чаще всего применяется в водоемах с песчаным дном.

Максимальная держащая сила обеспечивается близким расположением лап, имеющих треугольную форму, обтекаемой формой головки и длинным веретеном. При падении вниз якорь врезается вглубь и закрепляется в плотных далеких от поверхности слоях грунта. Однако это свойство бесполезно при использовании на каменистом дне, при сильном ветре и быстром течении – устройство Дэнфорта может унести вместе с верхними слоями песка. В этом случае будет дрейфовать и лодка.

Длинный шток увеличивает габариты, что затрудняет хранение и использование изделия. Существует около сотни моделей системы Дэнфорта. Масса конструкции находится в широком диапазоне: от двух килограммов до семи тонн.

Конструкция Холла

Этот якорь был изобретен в 19 веке и совершил прорыв в кораблестроении. Он и по сей день является актуальным в некоторых регионах ввиду рельефа дна. Он изготавливается из чугуна, что очень удешевляет производство. В свое время эта технология позволила британскому флоту еще больше укрепить свое владычество на море. Упав на дно, изделие ложится плашмя и одним из зубцов закрепляется в грунте. Лопатообразные утолщения лап многократно увеличивают удерживающую силу.

Якорь очень быстро зарывается в донный субстрат, однако имеет большую массу, и его нельзя применять при штормах выше 4-5 баллов. Такую конструкцию сделать проблематично, и она используется только для относительно крупных деревянных рыбацких яликов.

Изобретение Матросова

Повышенная держащая способность – наследие конструкции Холла, которую Матросов значительно усовершенствовал и избавил от большинства имевшихся недостатков. Благодаря обтекаемой форме изделие глубже погружается в грунт, а выросты на лапах придают дополнительную устойчивость.

Удерживающая сила увеличена в четыре раза по сравнению с адмиралтейским якорем аналогичной массы. Конструкция Матросова не вырывается из субстрата даже при повороте судна на 360° . Эффективность одинакова на глинистом, песчаном и каменистом дне. Чаще всего ввиду особенностей строения (очень близко расположенных лап) применяется в речном флоте.

Изготовление своими руками

Как сделать якорь для резиновой лодки? Каждый рыбак задается таким вопросом после приобретения первого плавсредства. Рассмотрим технологию изготовления двух типов: «кошки» и Курбатова.

Курбатова

Изделие отличается компактностью, поэтому следует выбирать более тяжелые и плотные марки стали и чугуна.

Понадобятся следующие материалы:

  • стальная проволока с диаметром 7-10 миллиметров;
  • лист нержавеющей стали толщиной в три миллиметра;
  • стальной прут с диаметром центральной части 13-15 миллиметров.

Также необходим сварной аппарат, чтобы соединить воедино части конструкции.

Сборка состоит из нескольких этапов:

  • Проволоку необходимо изогнуть, придав форму веретена. К верхней части следует приварить планку.
  • Чтобы устройство приобрело характерную форму, нужно приварить к штоку лапы в открытом виде и шайбу. Такую последовательность соединения элементов предложил советский ученый – Александр Михайлович Сытин.
  • Стальную пластину нужно приварить к обеим частям, чтобы соединить их воедино.

Данное устройство подходит для лодок длиной до пяти-шести метров. При больших размерах судна необходимо добавлять утяжелители – минимум четыре килограмма. Обязательно нужно пошить или купить брезентовые чехлы для всех частей конструкции, чтобы выступающие части не прокололи лодку.

Кошка

Этот тип является самым популярным благодаря легкости, мобильности и простоте изготовления. Также «кошку» можно оснастить утяжелителями: это актуально при усиленном ветре и приобретение нового плавсредства. Таким образом, один раз сделав «кошку», вы обеспечите себя надолго необходимым инвентарем для удерживания судна.

  • Стальные полосы (две штуки) толщиной в 4 миллиметра, длинной – 260-270 и шириной 40.
  • Стальная трубка с параметрами: диаметр – 25 мм, длина – 270-300 мм.
  • Гайка и втулка для трубки с диаметром в 25 миллиметров.
  • Два стальных кольца для крепления троса.

Лучше приобрести эти комплектующие из нержавеющей стаи, но если вы ограничены в бюджете, подойдет и обычная сталь. Однако необходимо помнить о коррозии, которая быстро съест ваше творение.

Название этот тип якоря получил благодаря форме. Выступающие шипы напоминают острые когти маленького хищника семейства Кошачьих.

Методика изготовления очень проста:

  • По центру пластин необходимо просверлить отверстия.
  • Втулка вставляется в трубу, к выступающей части которой с помощью гайки прилепляются пластины.
  • Установить кольца нужно вверху и внизу. Нижнее кольцо используется для извлечения инвентаря из воды и удаления лап из грунта.
  • Трубку можно залить свинцом, чтобы увеличь массу. При плавлении свинца очень важно соблюдать правила техники безопасности!

В ряде случаев разрешено заменить стальные полоски прочной проволокой или арматурой. Такой вариант обеспечит более качественное сцепление с каменистым и покрытым густо растительностью дном. Можно ориентироваться по чертежу, чтобы не допустить ошибок.

Что стоит помнить при создании инвентаря

Масса якоря должна равняться десятой части судна. Это – обязательное условие! Больший вес может затопить надувную лодку, а более легкая конструкция не сможет выполнять свою функцию.

Нужно и правильно подбирать трос – он должен быть изготовлен из синтетических волокон, которые отличаются устойчивостью к колебаниям температуры и механическим повреждениям. Чем длиннее трос, тем более устойчивым является положение судна, особенно при сильном ветре.

Как уберечь якорь от утопления

Изготовление якоря – только один этап, причем не самый важный. Главное – уметь правильно использовать свое изделие, фиксируя на дне. Для этого требуется опыт, поэтому нужно запастись терпением, чтобы научиться забрасывать якорь, как истинный моряк.

Поскольку самым популярным среди рыбаков является тип «кошка», подробно опишем правила обращения с ним. Привязывать приспособление следует за нижнюю петлю, используя нейлоновую веревку или тонкую стяжку. Благодаря таким материалам вы не рискуете порвать трос, если резко дерните якорь.

Если течение очень сильное, нужно установить две «кошки» – на носу и корме. Плавсредство должно располагаться продольно направлению течения, чтобы его не перевернуло движение воды. Против течения можно устанавливать судно только с дополнительными утяжелителями.

Вдоль потока реки необходимо размещать лодку следующим образом: нужно зайти немного вверх по течению ожидаемого места простоя и закинуть якорь, подбирая прочность веревки в зависимости от веса изделия. При установке двух «кошек» следует устанавливать вторую только после натяжения первого троса по направлению течения.

Видео

В этом видео вы можете ознакомиться с подробной инструкцией по изготовлению конструкции типа «кошка» своими руками.

Выбираем и собираем якорь для ПВХ-лодки своими руками

Каждый рыболов мечтает обладать плавсредством. Самое доступное из них – лодка ПВХ. Многие изготавливают якорь для лодки ПВХ своими руками. Якоря служат для удерживания судна на определенном месте в заданном положении. Основной (носовой) груз отвечает за сопротивление лодки ветру, волнам и течению, а кормовой (верп) – за осевое расположение лодки относительно сектора облова и за безопасное поднятие со дна. Якоря для надувных лодок являются еще и средством безопасности при ловле в условиях нахождения берега с подветренной стороны. Рыбалка – занятие азартное и увлекательное, очень легко упустить момент, когда ветер или течение отнесет плавсредство дальше, чем нужно. Выгребать после этого против подводного течения обратно к суше может оказаться трудной задачей.

Читать еще:  Лодка барк

Российские рыбаки – люди экономные и умелые, поэтому чаще всего они предпочитают изготовить тормозное приспособление для лодки своими руками. Использование подручных средств (кирпичей, камней, кусков железа) несет неудобство в транспортировке, потерю времени на крепление и опасность повреждения самого средства. Кроме того, их использование возможно лишь на водоемах с каменистым дном, в остальных случаях они малоэффективны. Именно поэтому настоящие рыбаки предпочитают изготавливать самодельные якоря для лодок ПВХ.

Среди множества конструкций наиболее распространены следующие виды самоделок:

  • система Курбатова;
  • “кошка”;
  • система Дэнфорта.

Система Курбатова и пирамидальный якорь

Система Курбатова – устройство, отлично работающее на двухместных лодках при небольшом течении и силе ветра до 6 м/с. Конструкция представляет собой раздвоенный хомут из крепкой проволоки и одной лапы с наклоном в 45º. Удлиненный шток гарантирует проникновение лапы в грунтовое дно независимо от угла падения. Такое изделие обладает компактностью и небольшим весом. Для изготовления понадобятся следующие материалы:

  • стальная проволока диаметром 7-8 мм;
  • лист стали толщиной 3 мм;
  • прут из стали диаметром 13-15 мм.

Имея чертежи и сварной аппарат, сделать подобную конструкцию своими руками несложно:

  • проволоку изгибают в форме веретена, к верхней части которого приваривают планку;
  • шайбы и планку для фиксации лапы в раскрытом положении приваривают к штоку;
  • полосу металла приваривают к концам веретена, соединяя их между собой.

Система Курбатова отлично подходит для лодок ПВХ длиной до 5 м. Вес ее составляет 2-3 кг, поэтому при рыбалке на водоемах с заметным течением следует предусмотреть возможность крепления дополнительного груза массой 4-5 кг. Желательно изготовить брезентовые чехлы для утяжелителя и самого якоря, чтобы не повредить материал резиновой лодки.

Система Курбатова – устройство, отлично работающее на двухместных лодках при небольшом течении и силе ветра до 6 м/с

Пирамидальный якорь для относится к классу гравитационных. Его изготовление возможно в двух вариантах:

  1. Заливной. Понадобится около 5 кг свинца, добываемого обычно из выработавших свой ресурс автомобильных аккумуляторов, кусок стальной проволоки и листы железа. Из листов составляется форма, образующая вид пирамиды, которую заполняют расплавленным свинцом. Проволоку скручивают в кольцо и вставляют в неостывший до конца свинец.
  2. Составной. Понадобятся листы металла разного размера и шпилька с нарезанной резьбой. Куски металла просверливаются по центру и набираются на шпильку, начиная с меньшего по размеру. Набрав необходимое количество грузов, всю конструкцию фиксируют с помощью гайки. Весомым плюсом является простота устройства и возможность регулировать его массу, при необходимости добавляя или убирая листы металла.

Какой вариант будет удобнее в использовании, выбирает сам рыболов.

Якорь для лодки ПВХ (видео)

Якорь-кошка

Рыбаки предпочитают легкие якорьки для надувных лодок, которые при наличии сильного ветра можно просто оборудовать дополнительным весом. Немалую роль играет компактность конструкции и отсутствие острых выступающих элементов или граней. Этим требованиям полностью отвечает конструкция “кошка”, имеющая несколько модификаций:

  • разборная с лапами под углом 90º;
  • складная с различными углами наклона лап.

Изготовление якоря в разборном варианте потребует следующих материалов:

  • 2 полосы из стали толщиной 4 мм, длиной 260-270 мм и шириной 40 мм;
  • стальная трубка диаметром 250 мм и длиной 270-300 мм;
  • гайка и втулка, подходящие по диаметру для стальной трубки 25 мм;
  • 2 кольца для крепления веревок.

По центру стальных полосок высверливаются отверстия. Втулка вставляется в трубку, полоски монтируются на ее выступающую часть и крепятся с помощью гайки. Металлические кольца располагаются в верхней и нижней частях конструкции. Сама трубка может быть залита свинцом для увеличения массы. Нижнее кольцо и второй канат отвечают за подъем якоря и освобождение лап из грунта. В упрощенном варианте металлические полоски заменяют на толстую проволоку или арматуру диаметром 4 мм без нижнего крепления. В этом случае при вытягивании кошки лапы, освобождаясь, разгибаются – это настоящий якорь-“незацепляйка”.

Складная кошка выглядит похоже, но благодаря скользящей муфте и раздельному шарнирному креплению лап на штоке она имеет возможность складываться. При крайнем нижнем положении муфты лапы раздвигаются и фиксируются, а при крайнем верхнем – смыкаются. Часто лапы крепятся к штоку с помощью медных шплинтов, что при критическом зацепе позволяет сохранить самодельный якорь – мягкие вставки срезаются, освобождая всю конструкцию.

Якорь Данфорта

Якорь Данфорта – изобретение американца Р. Данфорта, обладающее отличной удерживающей силой. Основное отличие от других изделий состоит в удлиненной нижней поперечине, не дающей изделию опрокинуться при соприкосновении с дном. Плоские лапы устройства имеют треугольную форму и расположены близко друг к другу, что обеспечивает дополнительную устойчивость в рабочем положении. Главное преимущество якоря Денфорта является одновременно и его недостатком – в некоторых случаях он так глубоко зарывается в дно, что его крайне трудно или невозможно вытащить.

Самоделка потребует следующих материалов:

  • стальная трубка диаметром 30 мм и длиной 600 мм;
  • листовая сталь толщиной 3-4 мм;
  • 2 гайки М5;
  • 3 гайки М8;
  • болт 8 х 60;
  • 2 шайбы Д8;
  • 2 болта 5 х 35;
  • рым-гайка и болт к ней;
  • металлическое кольцо.

Из листовой стали по трафарету вырезаются две треугольные лапы со скошенными углами. Стальная трубка разрезается на две части – 400 мм и 200 мм. В более коротком отрезке делают 2 пропила, подходящие по размерам для лап. В центре вырезается секция длиной 34 мм и глубиной немного больше половины диаметра трубки. Высверливается 5 отверстий – 1 под рым-гайку по центру заготовки, 4 для монтажа лап (с каждой стороны по 2). В прорези вставляются лапы и просверливаются соосно с отверстиями в трубке.

Якорь Данфорта – изобретение американца Р. Данфорта, обладающее отличной удерживающей силой

На втором отрезке с одной стороны сверлятся отверстия под кольцо, а с другой – делаются косые спилы с таким расчетом, чтобы обеспечить вращение относительно короткого (200 мм) куска трубки. В оставшихся ушках сверлятся отверстия под болт М8.

Схема сборки выглядит следующим образом:

  1. К короткому отрезку прикручивается рым-гайка, к ней будет крепиться канат для извлечения приспособления из грунта.
  2. Соединяются болт, шайба и гайка – это заготовка для оси вращения.
  3. Более длинный отрезок трубки вставляется в короткий, а через отверстия на нем продевается ось вращения и фиксируется гайкой. Затем накладывается шайба и ось окончательно затягивается с помощью еще одной гайки.
  4. С помощью болтов монтируются лапы, а для исключения люфта в торцы трубки забиваются деревянные заглушки.
  5. В верхний конец длинной трубки вставляется кольцо для основной якорной веревки.

Если устройство требует утяжеления, то в полую трубку заливают свинец. Из минусов можно выделить одно свойство якоря – он плохо подходит для дна, усыпанного галькой.

Якорь своими руками (видео)

Другие известные системы

Якорь Холла – устройство, используемое с начала прошлого века. Его особенность – длинные и плоские качающиеся лапы, закрепленные на коробке. Сама коробка свободно ходит на нижней поперечине штока, а к ней крепятся приливы, отвечающие за поворот лап. При падении на дно изделие ложится плашмя, после чего приливы поворачивают лапы для углубления в грунт. К серьезным недостаткам устройства относятся неглубокое проникновение лап в дно и слишком широкое их расположение, из-за чего якорь часто выворачивает.

Якорь Холла – устройство, используемое с начала прошлого века

Якорь Матросова отличается от устройства Холла дополнительными щечками на штоке. Обладает хорошей удерживающей силой, но на песке работает хуже, чем на гальке. Недостаток, как и у Холла, заключается в заклинивании подвижной коробки.

Модель системы “Плуг” представляет собой лемех, закрепленный шарнирно на поперечине штока. Легко проникает сквозь придонную растительность, но на илистом дне работает не так хорошо, как на песке или мелких камнях.

Якорь, выставленный в магазине, может иметь довольно высокую цену, при этом всегда существует опасность приобрести продукцию с заводским браком. В наше время рыболовы предпочитают изготовить такое приспособление для надувной лодки своими руками – это гарантирует получение именно того, что необходимо для успешной рыбалки.

Источники:

http://okafish.ru/300/29_41_1.htm
http://www.fishingsib.ru/articles/view/119673/
http://vopros-remont.ru/zagorod-i-stroika/yakor/
http://zen.yandex.ru/media/id/5be1eba9d28a2200aae215e0/5cffb4bd2eda9900ac611196
http://fisherhook.ru/2017/04/vyibiraem-i-sobiraem-yakor-dlya-lodki-pvh-svoimi-rukami/

Ссылка на основную публикацию
Статьи c упоминанием слов:

Наш сайт использует файлы cookies, чтобы улучшить работу и повысить эффективность сайта. Продолжая работу с сайтом, вы соглашаетесь с использованием нами cookies и политикой конфиденциальности.

Принять
Adblock
detector
